Grundlage der 4K-UHD-OEM-Bildgebung

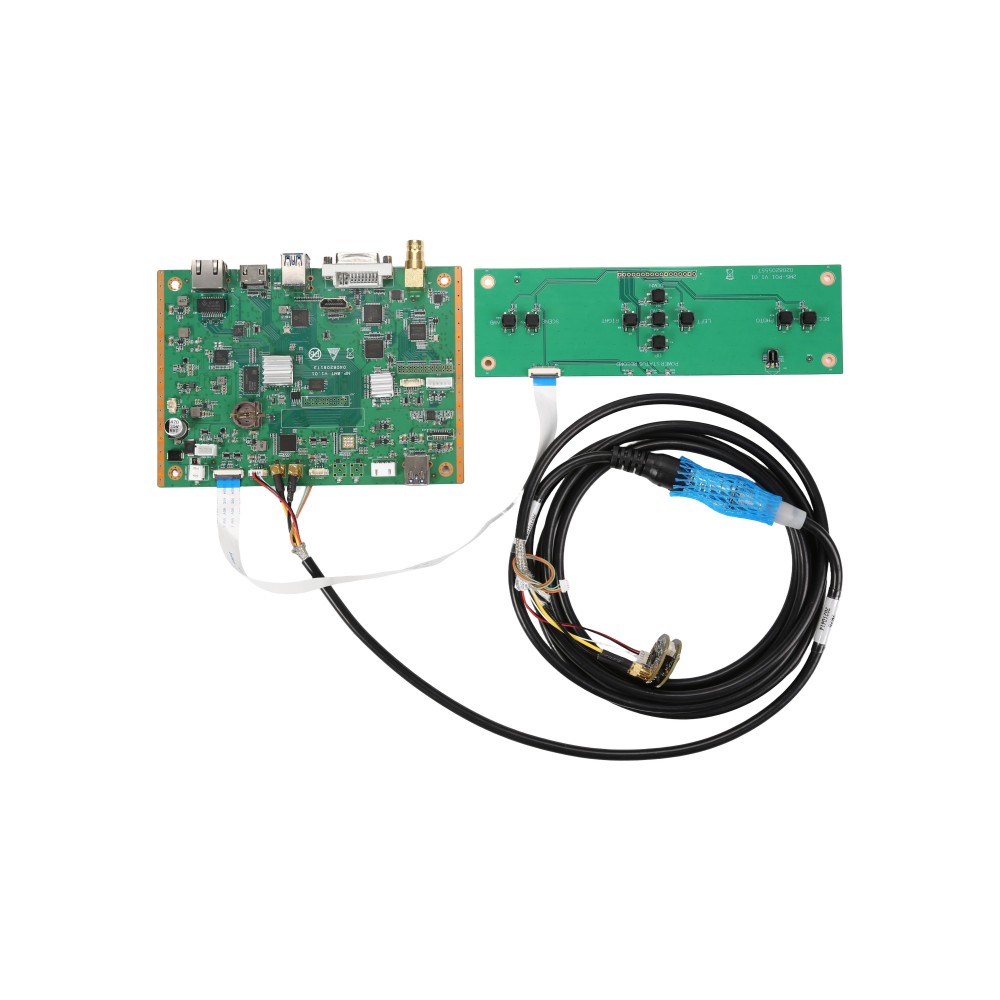

Camjoy CY2101F FHD-Kamerasystem-Motherboard-Kit
Das CY2101F bildet die Basisebene der medizinischen Bildgebungslinie von Camjoy. Aufbauend auf einer hochzuverlässigen Embedded-Linux-Plattform wurde dieses Single-Chip-Full-HD-System speziell für OEM/ODM-Kunden entwickelt. In perfekter Kombination mit unseren LED-Lichtquellen mit hohem CRI, liefert das CY2101F kompromisslos stabiles klinisches Video, eine fortschrittliche Split-ISP-Architektur und einen sehr zugänglichen Preis, um Ihre globale Medizinmarke zu skalieren.
Strategische OEM-Synergien
Im größeren Ökosystem der Herstellung medizinischer Endoskope bieten die neuesten Versionen unserer 1080P-Systeme wichtige strategische Vorteile, die den Abstand zu Premium-4K-Modellen wirksam verringern. Sie bieten die ideale Grundlage für Marken, die starre Endoskopinstrumente in Märkten mit hohem Volumen einsetzen.
Gemeinsames Chassis mit 4K
Ein großer Fertigungsvorteil für B2B-Kunden besteht darin, dass die 1080P-Platine exakt dasselbe Hardware-PCB-Chassisdesign wie unsere 4K-Modelle nutzt. Dadurch können Medizingerätemarken ein einziges externes Gehäusedesign für Einsteiger- und Premium-Produktlinien verwenden und Werkzeug- sowie Produktionskomplexität drastisch reduzieren.
Den Abstand zur 4K-Qualität verringern
Aktuelle Algorithmus-Upgrades haben die Bildwirkung des CY2101F nahezu identisch mit 4K-Systemen gemacht. Die optimierte Sensorkartierung überzeugt besonders durch eine überlegene und sehr präzise Wiedergabe von Blutfarben, sodass kritische anatomische Grenzen perfekt sichtbar bleiben.
Optimierung für Fiberskope
Die 1080P-Plattform arbeitet außergewöhnlich gut mit flexiblen "Fiberskopen". Ihre spezifische Pixeldichte wirkt als natürlicher Filter gegen Moiré-Muster und bietet in diesem speziellen Modus sogar bessere visuelle Effekte als viele 4K-Systeme mit ultrahoher Auflösung.
Kern-Hardwarespezifikationen
Split-ISP-Design und CMOS-Kompetenz
Das CY2101F beseitigt die Grenzen günstiger medizinischer Geräte auf Basis von Sicherheitskameras. Durch die physische Trennung von Bildaufnahme und rechenintensiver Verarbeitung liefern wir ein außergewöhnliches Wärmemanagement für lange Eingriffe.
Importierter Sony-CMOS-Sensor
Das System nutzt einen einzelnen importierten Sony-CMOS-Sensor mit 1/1,8" oder 1/2,8", um 2 Megapixel Daten zu erfassen, und liefert eine stabile Auflösung von 1920x1080P bei 50/60 FPS. Es erreicht eine klare horizontale Auflösung von ≥ 800 TV-Linien.
Split-ISP und thermische Stabilität

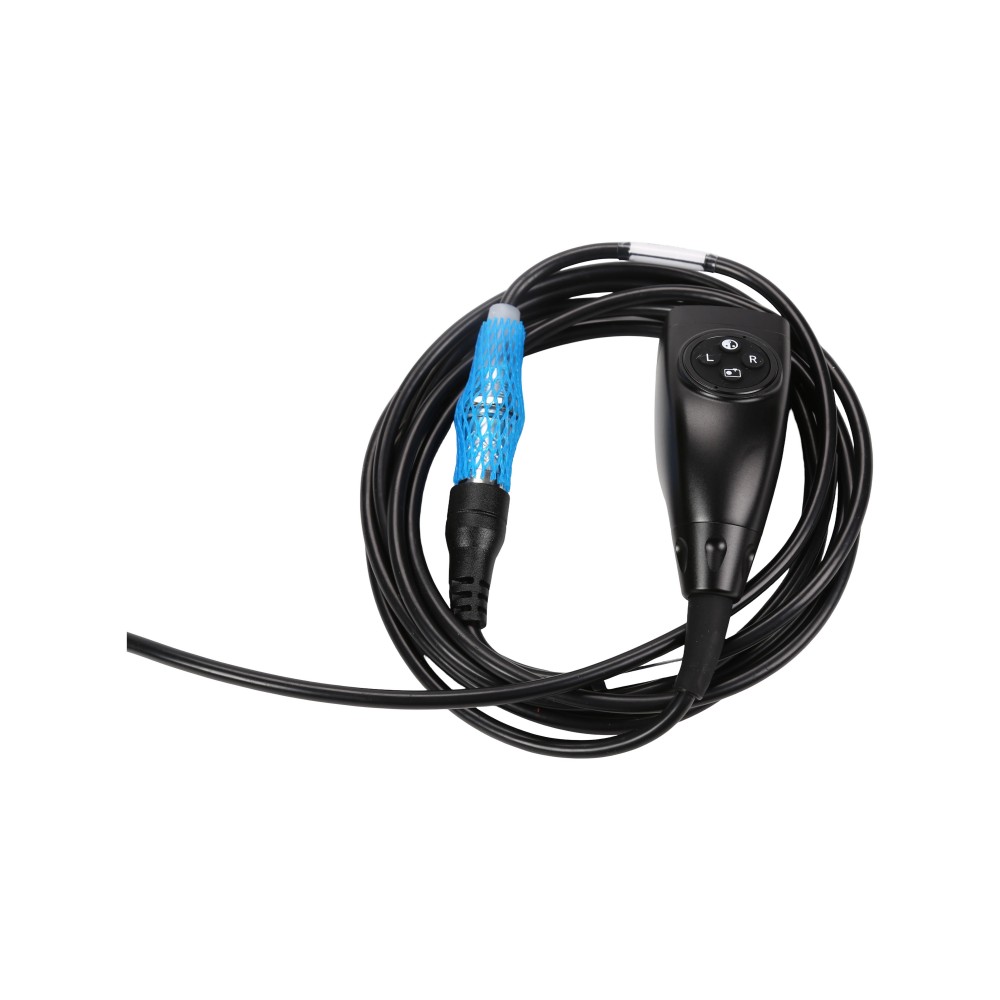

Mit einem stark miniaturisierten Kamerakopf (nur Ø 29 mm bis Ø 30 mm) und einer kompakten 100×147-mm-CCU-Kernplatine. Dieses Split-Design stellt sicher, dass der Kamerakopf in der Hand des Chirurgen nicht überhitzt und behebt einen großen Nachteil einfacher integrierter Systeme.
100 % geschirmte Verkabelung

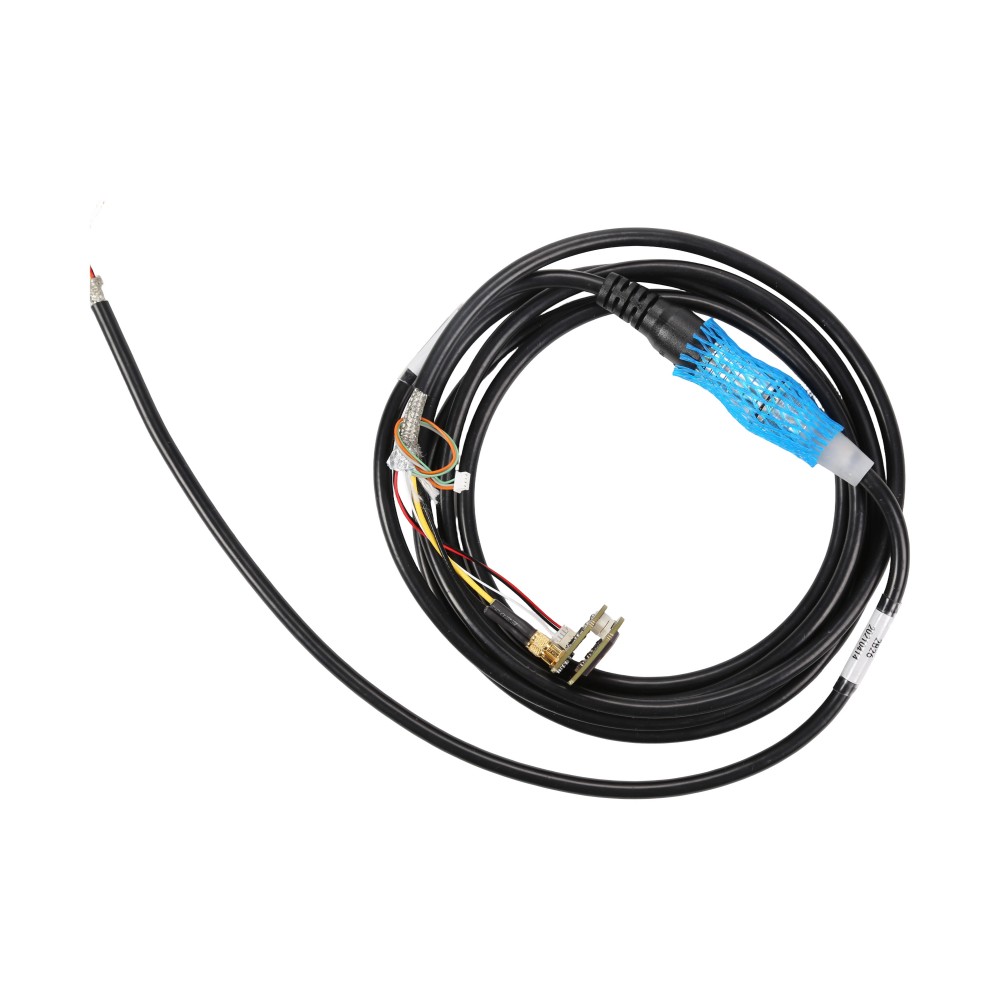

Zur zuverlässigen Übertragung des Videosignals arbeitet das CY2101F mit einem speziell entwickelten 5,5-mm-Koaxial-Silikonkabel mit Luftfahrtstecker und bietet 100 % AL-Mylar-Schirmung, um hochfrequente OP-Signalstörungen zu verhindern.
Software- und UI-Steuerung
Intelligente Funktionen auf der Linux-Plattform
Ein eigenständiges Embedded-Linux-Betriebssystem verleiht dem CY2101F sofort robuste und benutzerfreundliche Funktionalität. Es ist für direkte Workflow-Integration ausgelegt, ohne die unnötige Last überflüssiger Netzwerk-Apps.
📺 Vielfältige Legacy-Ausgänge
Zur Unterstützung unterschiedlicher und älterer Krankenhausinfrastrukturen bietet das System eine breite Auswahl an Videoausgängen: 2x HDMI, DVI, SDI (oder 3G-SDI) und standardmäßiges CVBS neben USB. Es konzentriert sich sicher auf lokale Hardware-Konnektivität ohne native Netzwerk- oder App-Fernanzeige und verbindet sich direkt mit nahezu jedem medizinischen Monitor.
💾 Direktaufzeichnung und Touch-UI

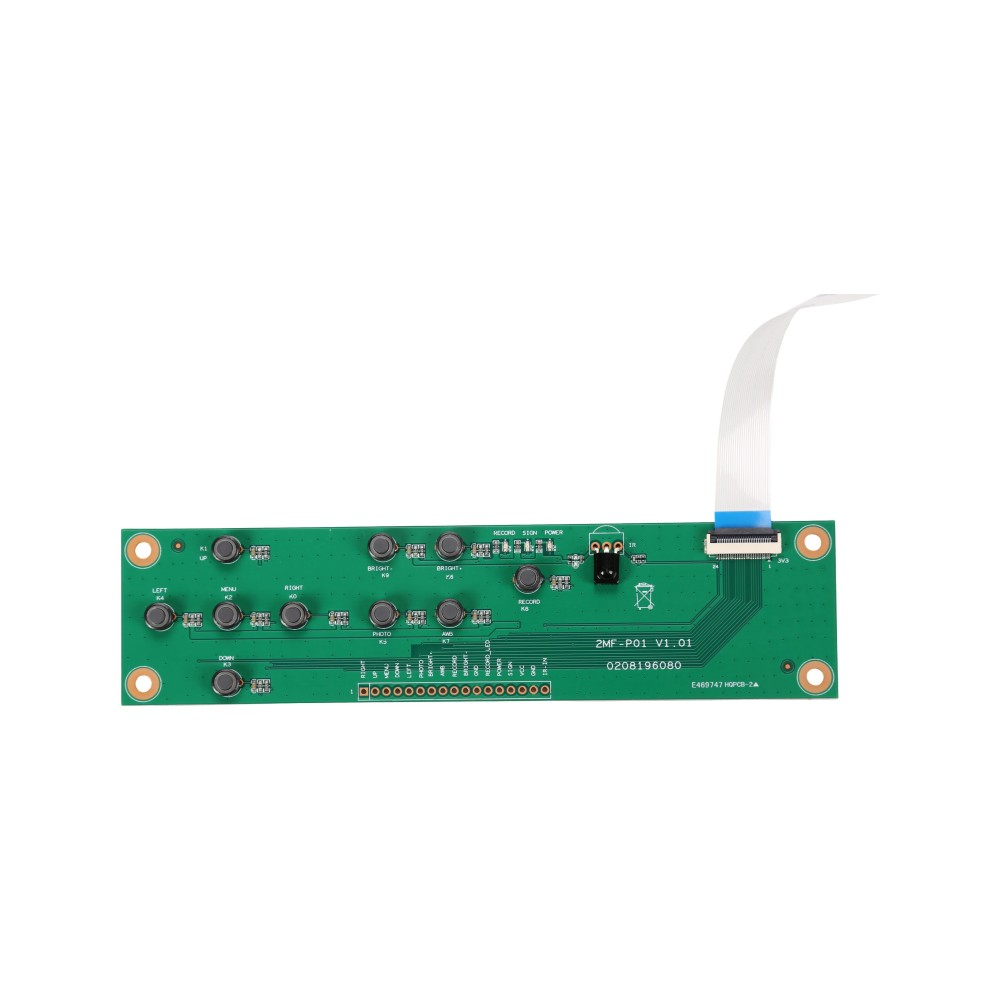

Es steuert nativ einen 7-Zoll-HD-Touchscreen und übernimmt direkte MP4-Videoaufzeichnung auf USB (bis zu 30-Minuten-Dateien) sowie 2MP-JPG-Fotoaufnahme mit lokaler Wiedergabe. Der IP68-wasserdichte Kamerahandgriff enthält außerdem vier vom Benutzer anpassbare Tasten für Funktionen wie AWB und Freeze.
Technische Spezifikationen CY2101F
Die verbindlichen Engineering-Parameter für nahtlose Hardwareintegration.
| Hardwarekomponente | Spezifikation und Parameter |
|---|---|
| Bildsensor | 1/1,8" oder 1/2,8" importierter Sony CMOS |
| Auflösung und Bildrate | 1920 x 1080P Full HD @ 50/60 FPS (2 Megapixel) |
| Horizontale Auflösung | ≥ 800 TV-Linien |
| Betriebssystem | Embedded Linux (eigenständig, hohe Zuverlässigkeit) |
| PCB-Platinenabmessungen | 100 mm x 147 mm (gemeinsame Grundfläche mit 4K-CCU) |
| Profil des Kamerakopfs | Ø 29 mm bis Ø 30 mm (IP68 wasserdicht, 4 Tasten) |
| Chirurgische Verkabelung | 5,5-mm-Silikonkoaxialkabel, 100 % AL-Mylar-Schirmung |
| Hardware-Videoausgänge | 2x HDMI, DVI, SDI (oder 3G-SDI), CVBS, USB |
| Display und Schnittstelle | Steuert nativ einen 7-Zoll-HD-Touchscreen |
| Medienaufnahme | Direkt auf USB (MP4-Video / JPG-Foto) |
Engineering- und OEM-FAQ: CY2101F
F1: Wie sind der genaue Preis und die Marktpositionierung des CY2101F?
Antwort: Dank seiner standardisierten Linux-Architektur und HD-Auflösung ist das CY2101F sehr kosteneffektiv. Ein einzelnes PCB-Modul kostet etwa 700 bis 800 USD. Ein vollständig montiertes Set liegt bei etwa 1.540 USD. Damit ist es eine erschwingliche und hochzuverlässige Grundlage für breit verteilte Produkte.
F2: Wie handhabt das System die Wärmeableitung während der Operation?
Antwort: Das Split-ISP-Design stellt sicher, dass der 1080P-Kamerakopf, genau wie bei unseren Premium-4K-Modellen, in der Hand des Chirurgen nicht überhitzt. Dies behebt direkt einen großen Nachteil, der häufig bei günstigeren medizinischen Geräten auf Basis von Sicherheitskameras vorkommt.
F3: Wie vergleicht sich die Farbwiedergabe mit 4K-Systemen?
Antwort: Aktuelle Engineering-Upgrades haben die Bildwirkung des CY2101F nahezu identisch mit 4K gemacht. Insbesondere bietet es eine überlegene und sehr genaue Wiedergabe von Blutfarben im gesamten Operationsfeld.
F4: Unterstützt das CY2101F Netzwerkübertragung oder App-Anzeige?
Antwort: Nein. Um Verarbeitungsstabilität zu garantieren und das kosteneffektive Profil zu erhalten, bietet das Linux-basierte CY2101F keine native Netzwerk- oder App-Fernanzeige, sondern konzentriert sich vollständig auf kompromisslose lokale Hardwareausgänge.
Skalieren Sie Ihre Medizinmarke
Setzen Sie die CY2101F-Infrastruktur ein
Ob Sie vollständig montierte Kameraeinheiten oder Großlieferungen von CY2101F-PCB-Modulen für lokale SKD-Fertigung benötigen, Camjoy ist bereit, mit Ihnen zu skalieren.
OEM-Preis anfragen
Bitte beschreiben Sie Ihre OEM/ODM-Anforderungen im Detail. Teilen Sie uns mit, ob Sie spezielle Änderungen am CCU-Gehäuse oder Preisstaffeln für die Beschaffung großer Modulmengen benötigen.
